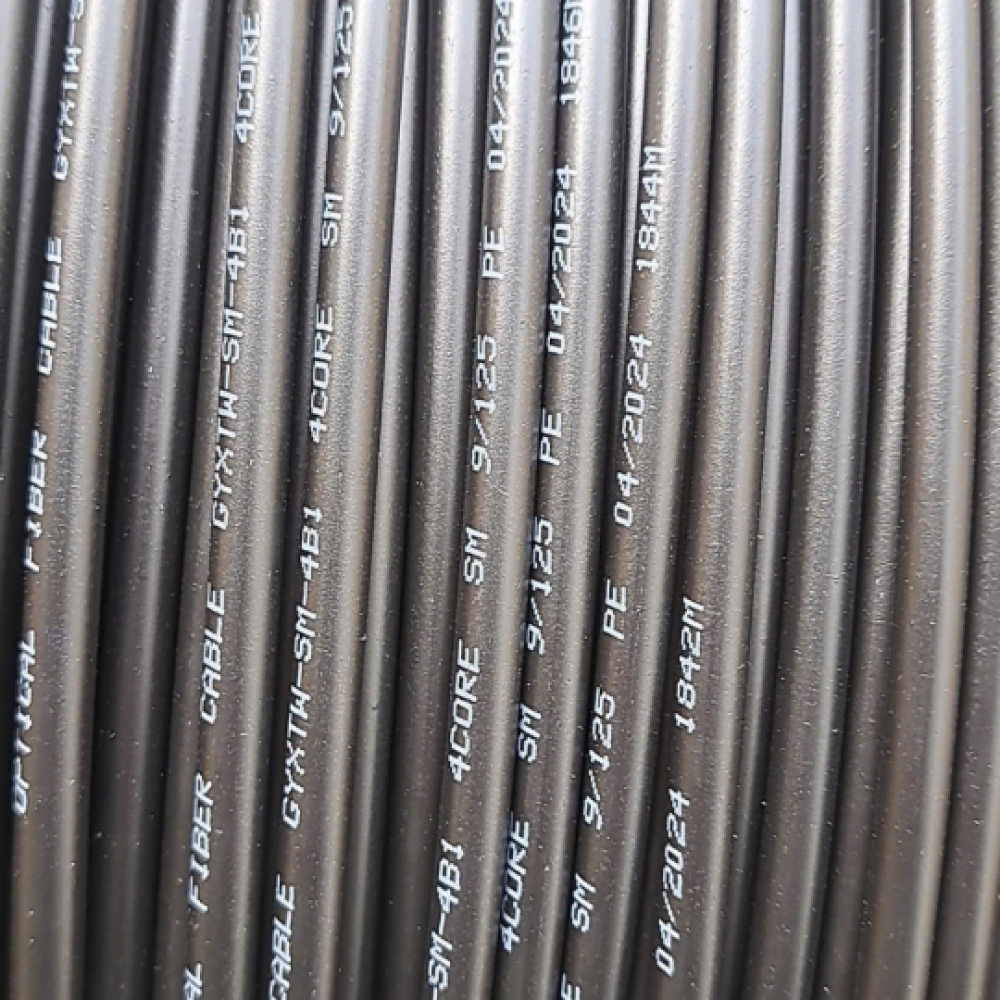

CÁP QUANG LUỒN ỐNG 4 SỢI GYXTW-SM-4B1

GYXTW-SM-4B1- Cáp quang luồn ống 4FO đơn mốt bọc thép

Cáp quang luồn ống 4FO đơn mốt có lớp kẽm là loại cáp quang được thiết kế để sử dụng trong môi trường yêu cầu độ bền cơ học cao và bảo vệ tốt sợi quang bên trong. Dưới đây là mô tả chi tiết về loại cáp này

 Cấu trúc cáp quang luồn ống 4FO đơn mốt có lớp kẽm:

1. Loại sợi quang:

4FO (4 core): Bao gồm 4 sợi quang đơn mode (Single-mode), thường dùng cho truyền dẫn đường dài, tốc độ cao.

Chuẩn sợi phổ biến: G.652D hoặc G.657A1/A2 (chịu uốn tốt hơn).

2. Ống lỏng (loose tube)

Bảo vệ các sợi quang, bên trong có gel chống ẩm.

3. Chống thấm và chịu nước:

Có lớp gel hoặc băng chống thấm nước để ngăn nước xâm nhập dọc theo chiều dài cáp.

4. Lớp bọc thép (lớp kẽm):

Băng thép mạ kẽm hoặc sợi thép kẽm, giúp tăng khả năng chống va đập, chống gặm nhấm và độ bền kéo cao

Có thể là armored (bọc thép lượn sóng) hoặc sợi thép gia cường (steel wire strength member).

5. Lớp vỏ ngoài:

Vỏ nhựa PE màu đen, chống tia UV, chịu được môi trường ngoài trời hoặc luồn trong ống PVC, HDPE.

⚙️ Thông số kỹ thuật tham khảo:

Thông số          Giá trị điển hình

Số sợi quang    4 sợi đơn mode

Kiểu sợi quang Single-mode (SM) – G.652D hoặc G.657A

Kết cấu            Loose tube + lớp thép kẽm gia cường

Lực kéo tối đa  ~1000–3000 N (tùy thiết kế)

Bán kính uốn nhỏ nhất            10–20 lần đường kính ngoài của cáp

Vỏ ngoài          Polyethylene (PE), chống tia UV

Ứng dụng         Luồn ống, ngầm, ngoài trời

✅ Ứng dụng:

Hệ thống mạng LAN/WAN ngoài trời

Kết nối giữa các tủ phân phối (ODF) hoặc trạm BTS

Luồn ống ngầm trong khu đô thị, khu công nghiệp

Môi trường có khả năng bị gặm nhấm (chuột, mối…)
